363/420kV gás isolado interruptor

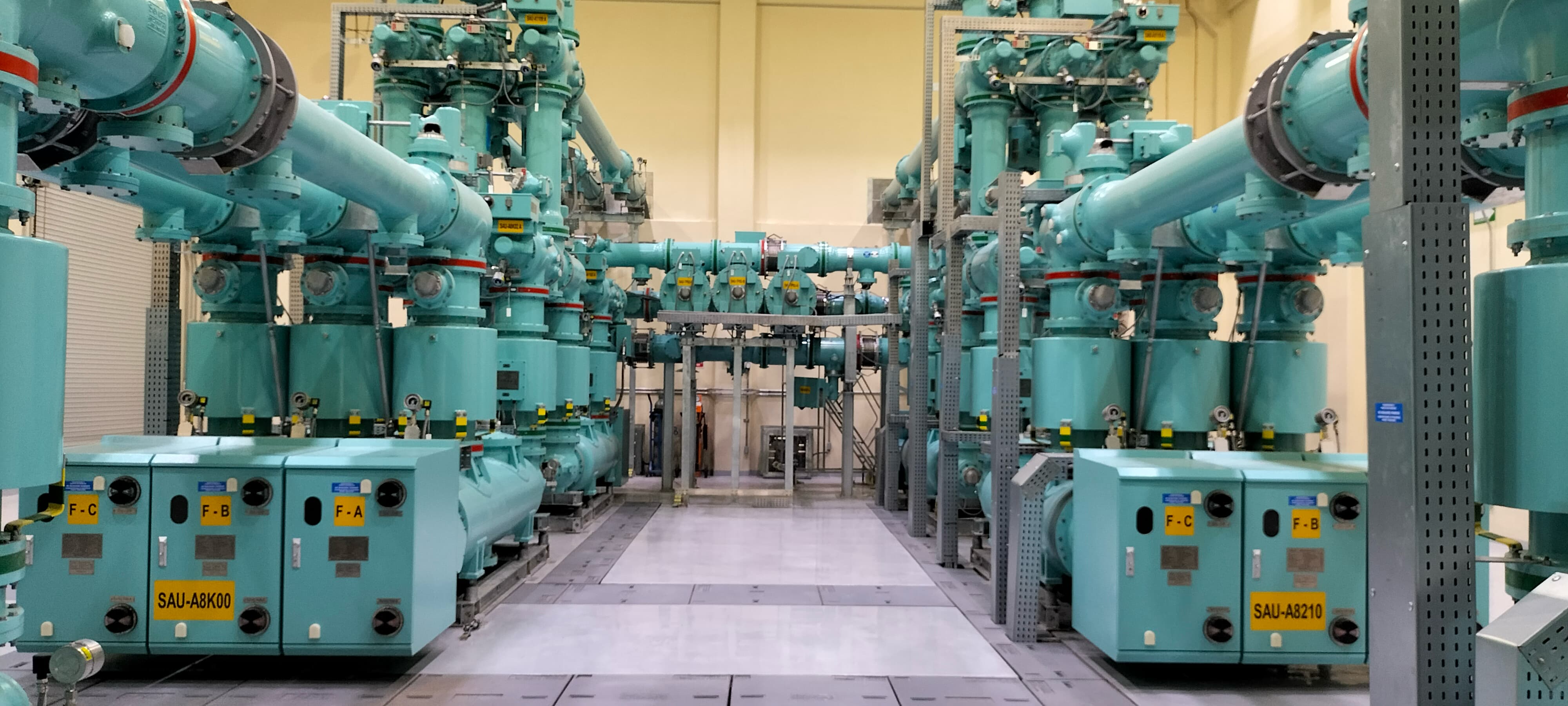

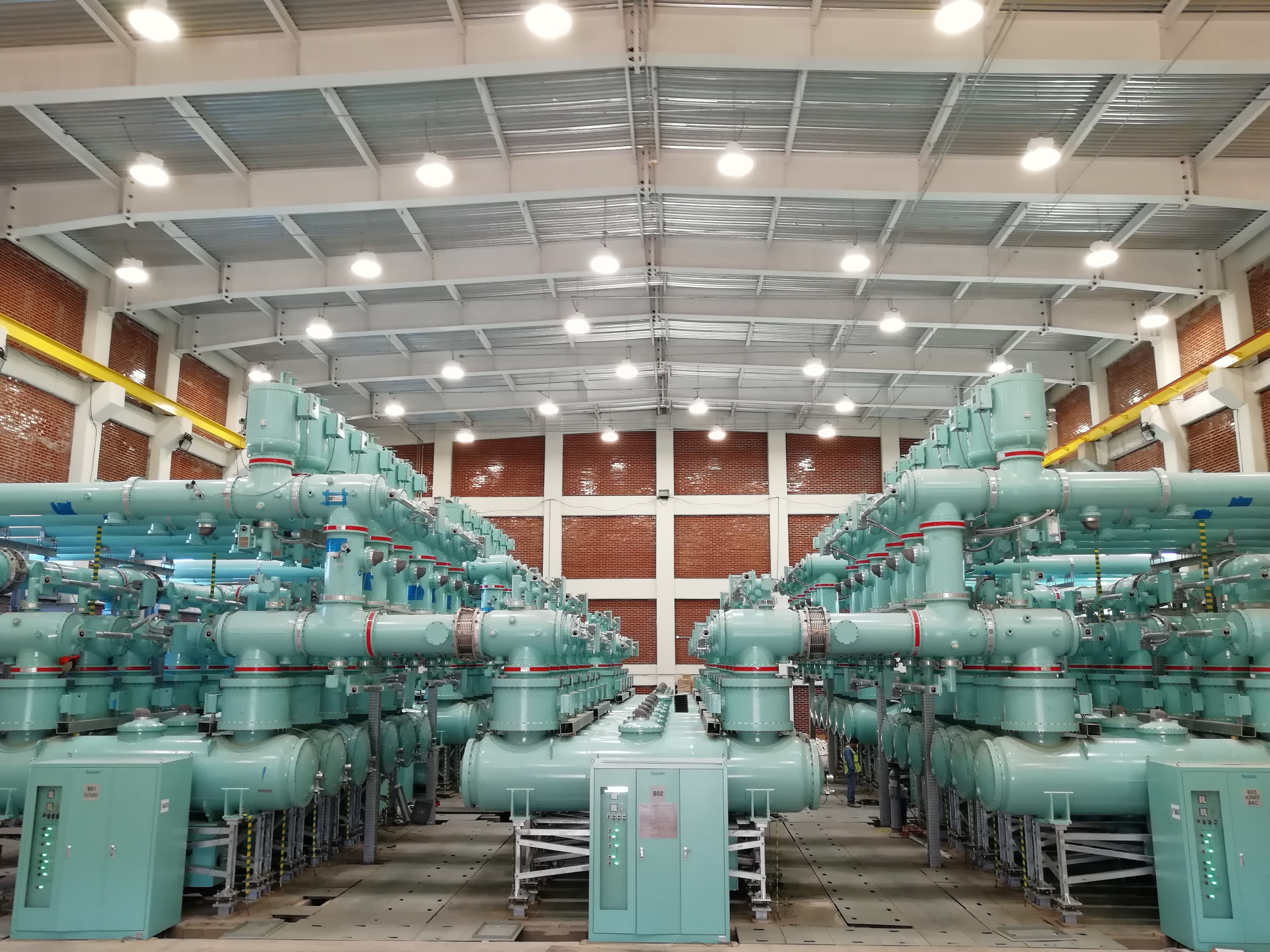

ZF28-420 Gas Insulated Switchgear é um equipamento elétrico de alta tensão AC de três fases, que é projetado para controlar, medir, proteger e comutar linhas de transmissão de energia e pode ser combinado no arranjo de cablagem principal necessário de acordo com os requisitos do usuário.
Estrutura compacta
Alta confiabilidade
Excelente desempenho
Alta modularidade
IEC
Características
-
01
Estrutura compacta
A barra principal é trifásica em um recinto comum, permitindo um arranjo de engenharia conveniente, permitindo o transporte integrado trifásico de toda a baía e facilitando uma instalação fácil e confiável no local.
-
02
Alta confiabilidade
Adota uma estrutura de vedação de duplo canal, garantindo uma taxa anual de vazamento de gás de menos de 0,1%. Com excelente desempenho de isolamento, apresenta uma descarga parcial de baia inteira de menos de 3pC. Seu disruptor está disposto horizontalmente, com uma capacidade de comutação de 63kA, e está equipado com um mecanismo de operação de mola.
-
03
Excelente desempenho
Desenvolvido com base na série 420, este produto apresenta uma maior margem de isolamento
-
04
Alta modularidade
O produto possui um design altamente modular. As flanges de ligação são de dimensões padronizadas, permitindo uma configuração flexível de acordo com os requisitos, e os módulos são altamente intercambiáveis, facilitando a expansão e a otimização do layout da subestação.
Especificações técnicas
Baixar
-
Tensão nominal
363/420 kV
-
Frequência nominal
até 5000 A
-
Tensão de resistência de frequência de potência de curta duração nominal (1 min, valor eficaz) Fase a fase, fase a terra
520 kV
-
Tensão de resistência de frequência de potência de curta duração nominal (1 min, valor eficaz) Através da distância de isolamento
520+210 kV
-
Impulso de relâmpago nominal resiste a tensão (valor de pico) Fase a fase, fase a terra
1175 kV
-
Tensão de resistência do impulso de relâmpago nominal (valor de pico) Através da distância de isolamento
1175+295 kV
-
Corrente de resistência de curto prazo nominal
até 63 kA
-
Duração nominal do curto-circuito
3 s
-
O pico nominal suporta a corrente
até 171 kA
