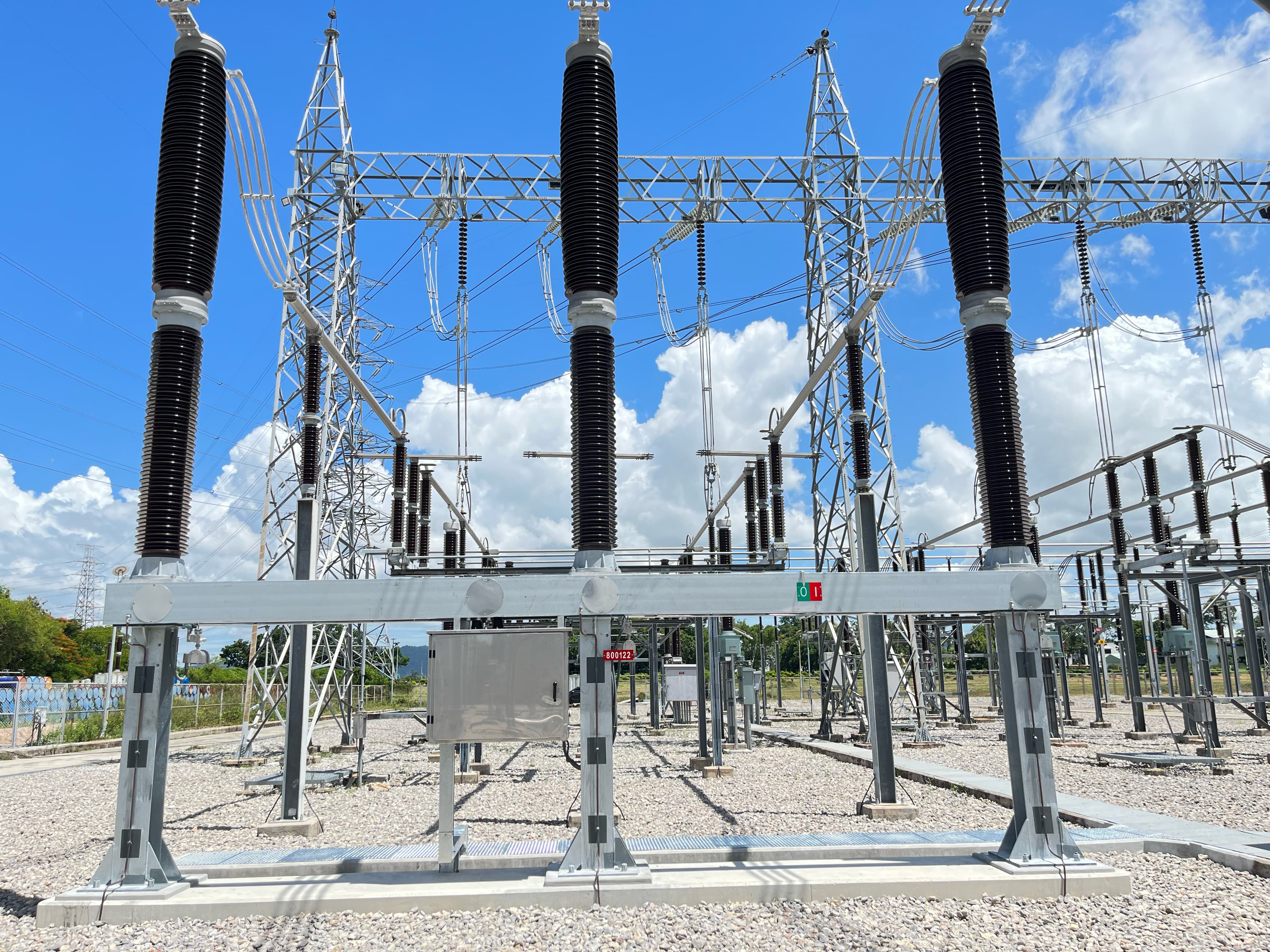

LW58 ao ar livre HV AC SF6 disjuntor
LW58 SF AC de alta tensão ao ar livre ₆ O interruptor apresenta uma forte adaptabilidade ambiental, alta confiabilidade e operação sem manutenção. Tensão nominal 252kV. Fornece soluções de operação de tripping e discrepância de três pólos. Adequado para aplicações de transmissão e distribuição de energia de alta tensão, como subestações.
Desempenho de interrupção superior
Desempenho mecânico confiável
Excelente proteção de vedação
Excepcional adaptabilidade ambiental
Características
-
01
Desempenho de interrupção superior
Utiliza auto-energia de movimento duplo e tecnologia de extinção de arco de compressão assistida. Fornece capacidade de interrupção robusta em toda a série (até 63kA), adequada para diversas condições de operação complexas.
-
02
Desempenho mecânico confiável
Utiliza um novo mecanismo de operação de mola de base de alumínio fundido a pressão integrado. O design estrutural compacto garante um desempenho de saída estável, alta confiabilidade e operação sem manutenção. Vida mecânica cumpre os requisitos da classe M2.
-
03
Excelente proteção de vedação
Adota a estrutura de vedação do diafragma. SF₆ taxa de vazamento de gás ≤0.05% por ano.
-
04
Excepcional adaptabilidade ambiental

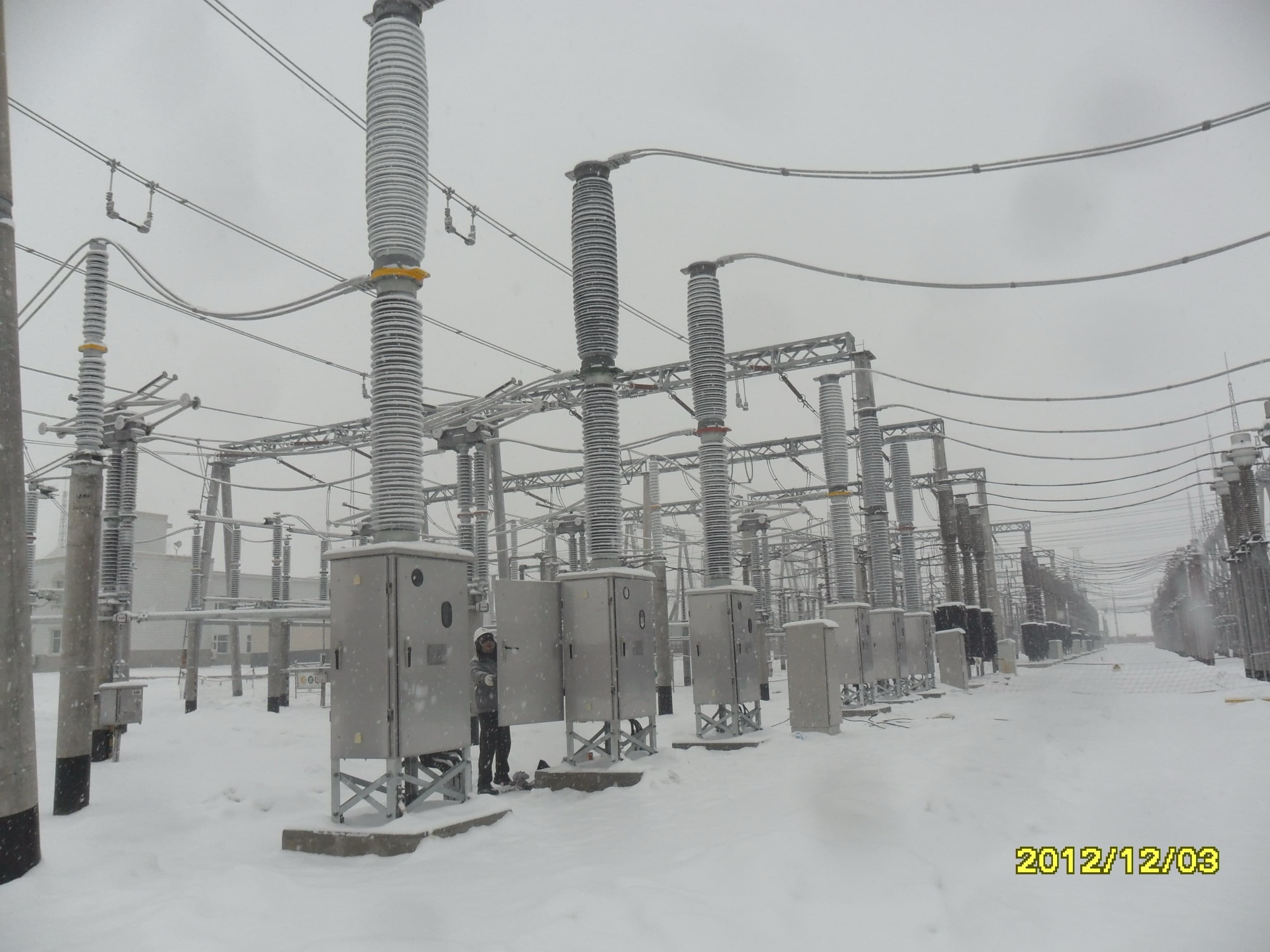

Fornece soluções de aplicação de baixa temperatura com SF puro ₆ gás ou SF ₆ misturas de gás. Capaz de suportar -50 ℃ frio extremo, alta altitude, altas condições sísmicas (1.0g) e outros ambientes duros.
Technical Specifications
Baixar
-
Tensão nominal (kV)
252
-
Frequência nominal (Hz)
50/60
-
Fator de primeiro pólo para limpeza
1.3/1.5
-
Corrente normal nominal (A)
Até 5000
-
Corrente de corte de curto-circuito nominal (A)
Até 63
-
Curto-circuito nominal que faz corrente (pico) (kA)
Até 158
-
Corrente de resistência de curto prazo (kA)
Até 63
-
Corrente de resistência do pico nominal (kA)
Até 158
-
Duração(s) atual(es) de resistência a curto prazo
3
-
Sequência de operação nominal
O-0.3s-CO-3min-CO
-
Edurance mecânica (tempos)
10000
